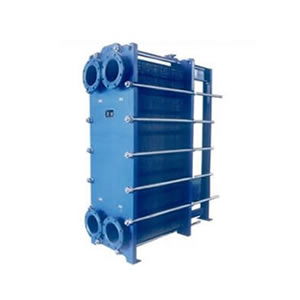

BR0.5 系列板式冷卻器
發布于：2014-04-12 點擊：4422 隸屬于：
一、板式冷卻器一、BR0.5 系列板式冷卻器技術參數
型號 Model BR0.5
單片有效面積 Active Area Per Plate 0.5 m2
板片波紋深度 Nominal plate gap 3.8 mm
板片厚度 Thickness 0.6 mm
板片角孔尺寸 Port dim 125 mm
最大流量 Max flow rate 203 m3/H
接管口徑 Connection diameter DN 125
工作壓力 Working pressure0.6 MPa、1.0 MPa、1.6 MPa
二、BR0.5 系列板式冷卻器外形尺寸
型 號
type |
換熱面積
area(m2) |
板片數
number of plates |
L |
E |
重量
Weight(Kg) |
流量
Flow rate(m3/H) |
| BR0.5-A |
30 |
60 |
264 |
1100 |
942 |
68 |
| BR0.5-C |
90 |
180 |
792 |
1600 |
1404 |
203 |
◆ A為最小組裝面積，C為最大組裝面。
◆ 壓緊尺寸L(mm)： L= (4.4±0.2)× 板片數
◆ 水流量是按單流程、板間流速為 0.4 m/S 時計算
◆ 我廠保留數據更改的權利，以上數據公供參考，具體以實物為準。
